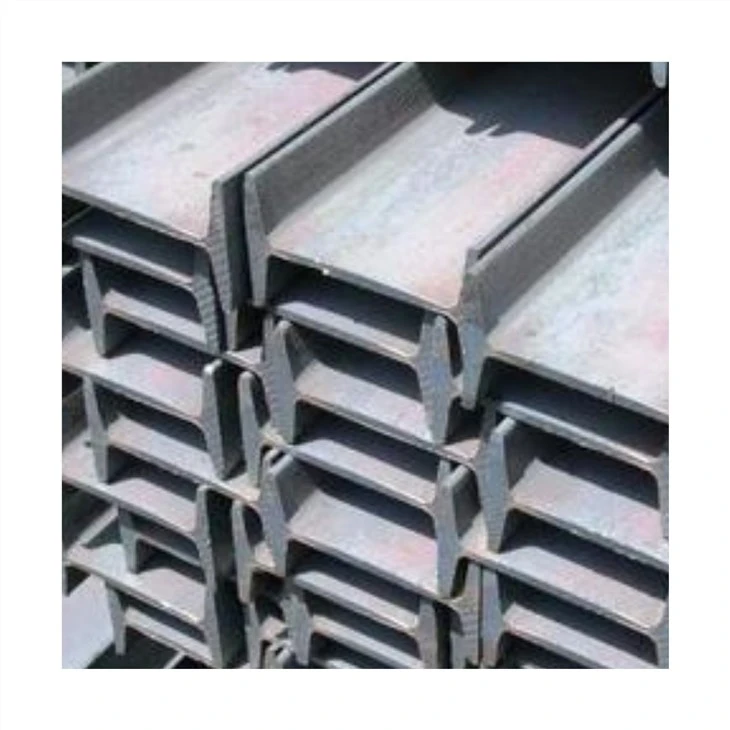

I- شعاع

I-beam عبارة عن فولاذ على شكل I ، ويسمى الفولاذ على شكل I أيضًا شعاع فولاذي ، وهو عبارة عن شريط طويل من الصلب مع مقطع عرضي على شكل حرف I.

إرسال التحقيق

مقدمة المنتج

الاسم: I-beam
المعيار: IPEAA-H-BEAM ، EN 10034: 1993
الدرجة: S235JR / ST 37-2

حجم مثال I-Beams

أحجام عوارض الصلب IPE

حجم IPE (مم)					الوزن (كجم / م)	المساحة المقطعية (سم 2)
h	b	a	e	r
IPE 80	46	3,8	5,2	5	6,0	7,64
IPE 100	55	4,1	5,7	7	8,1	10,32
IPE 120	64	4,4	6,3	7	10,4	13,21
IPE 140	73	4.7	6,9	7	12,9	16,43
IPE 160	82	5,0	7,4	9	15,8	20,09
IPE 180	91	5,3	8,0	9	18,8	23,95
IPE 200	100	5,6	8,5	12	22,4	28,48
IPE 220	110	5,9	9,2	12	26,2	33,37
IPE 240	120	6,2	9,8	15	30,7	39,12
IPE 270	135	6,6	10,2	15	36,1	45,95
IPE 300	150	7,1	10,7	15	42,2	53,81
IPE 330	160	7,5	11,5	18	49,1	62,61
IPE 360	170	8,0	12,7	18	57,1	72,73
IPE 400	180	8,6	13,5	21	66,3	84,46
IPE 450	190	9,4	14,6	21	77,6	98,82
IPE 500	200	10,2	16,0	21	90,7	115,5
IPE 550	210	11,1	17,2	24	106	134,4
IPE 600	220	12,0	19,0	24	122	156,0

مقاسات كمرات حديد INP

حجم INP (مم)					الوزن (كجم / م)
h	b	a	e	r
INP 80	42	3,9	5,9	3,9	5,94
INP 100	50	4,5	6,8	4,5	8,34
INP 120	58	5,1	7,7	5,1	11,1
INP 140	66	5,7	8,6	5,7	14,3
INP 160	74	6,3	9,5	6,3	17,9
INP 180	82	6,9	10,4	6,9	21,9
INP 200	90	7,5	11,3	7,5	26,2
INP 220	98	8,1	12,2	8,1	31,1
INP 240	106	8,7	13,1	8,7	36,2
INP 260	113	9,4	14,1	9,4	41,9
INP 280	119	10,1	15,2	10,1	47,9
INP 300	125	10,8	16,2	10,8	54,2
INP 320	131	11,5	17,3	11,5	61,0
INP 340	137	12,2	18,3	12,2	68,0
INP 360	143	13,0	19,5	13,0	76,1
INP 380	149	13,7	20,5	13,7	84,0
INP 400	155	14,4	21,6	14,4	92,4
INP 450	170	16,2	24,3	16,2	115
INP 500	185	18,0	27,0	18,0	141
INP 550	200	19,0	30,0	19,0	166
INP 600	215	21,6	32,4	21,6	199

وصف المنتجات

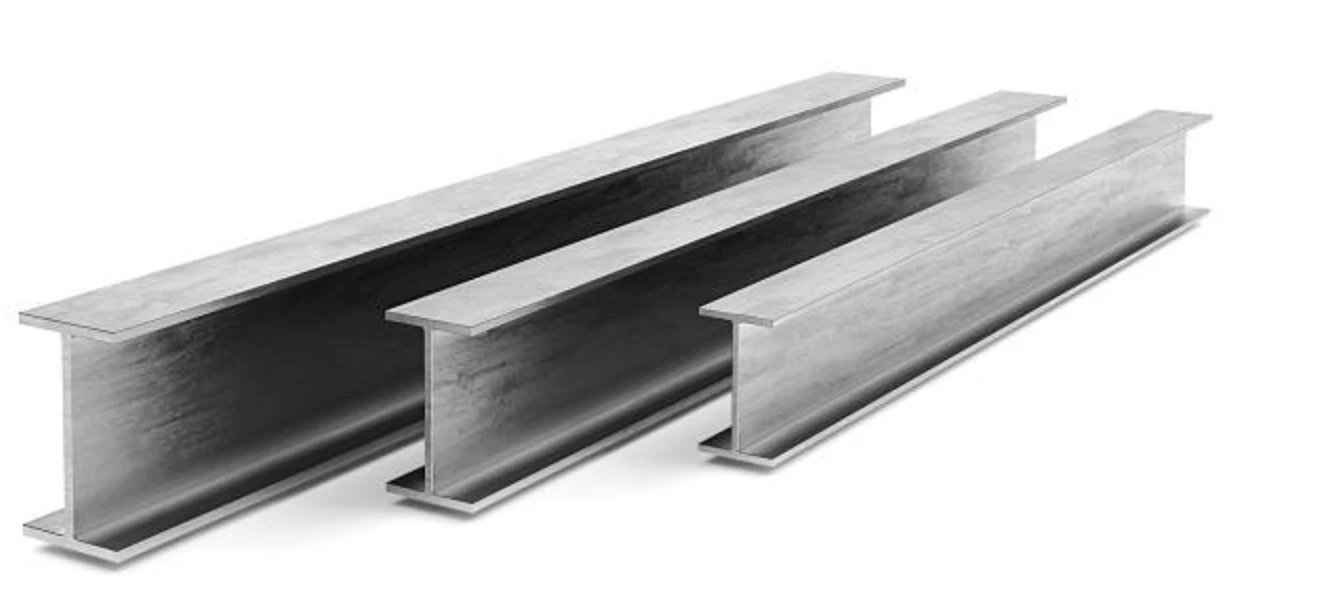

I beam 1

الحزم الفولاذية IPE / INPهي نوع شائع الاستخدام من مقاطع الصلب. الحزم ، التي تسمى بخلاف ذلك أقسام "I" ، أو الحزم القارية ، أو IPE / IPN ، متوفرة في درجات متعددة من المواد ، والأكثر شيوعًا هيEN 10025 S275 و S355.

شعاع I مقابل H- شعاع

عندما يتعلق الأمر بالبناء والتشييد ، من الضروري معرفة الفرق بين H-Beam و I-Beam. هناك العديد من العوامل التي يجب مراعاتها عندما يتعلق الأمر بالحزم الهيكلية ، ولكن العامل الأكثر أهمية هو ما إذا كانت الحزمة ستحمل حمولة أم لا. يبدو كل من I-Beam و H-Beam متشابهين جدًا نظرًا لاستخدامهما غالبًا في نفس المواقف. ومع ذلك ، هناك اختلافات بين الاثنين.
