أنابيب LSAW
لماذا تختار Tianjin Baolai Steel Industry Group Co.,Ltd
Tianjin Baolai Steel Industry Group Co., Ltd هي شركة شاملة تركز على الأنابيب الفولاذية ومنتجات الصلب الأخرى. تأسست شركة Baolai في عام 1991، وهي من بين الشركات القليلة الأولى المتخصصة التي تقوم بتطوير وتصنيع الأنابيب الفولاذية العادية والأقطار الخاصة. نقوم بتصنيع الأنابيب ذات معايير API، وASTM، وBS، وDIN، وJIS، وEN مع منشأة جلفنة. تبلغ قدرتنا السنوية حوالي 4800{3}}طن متري بمواصفات مختلفة ونصدر 150000طنًا متريًا إلى جميع أنحاء العالم.
تجربة غنية
نحن الشركة الرائدة في مجال تصنيع الأنابيب الفولاذية، تأسست منذ عام 1991 مع أكثر من 30 عامًا من الخبرة.
مجموعة واسعة من المنتجات
نقوم بتطوير وتصنيع الأنابيب الفولاذية العادية وذات القطر الخاص، الأنابيب القياسية API، ASTM، BS، DIN، JIS، وEN، مع ثمانية خطوط إنتاج للأنابيب الفولاذية وخمسة خطوط إنتاج للجلفنة بالغمس الساخن.
فريق فني محترف
يتم تكليف فريق متخصص بتقديم الدعم الفني لتقديم المشورة حول الاستخدام السليم للصلب ومساعدة العملاء في استخدام المنتجات لتحقيق أفضل استفادة لهم.
المؤهلات كاملة
حصلت شركتنا على شهادتي تقييم نظام إدارة التكامل، وأفضل 500 صناعة صناعية في الصين، ISO 45001، ISO 14001، وISO 9001. منتجاتنا حاصلة على مواد API 5CT -0802، توجيه EN 10217 2014/68/EU، EN 10217 وفقًا إلى DGRL 97/23/EC، نظام إدارة الجودة، ضمان الجودة، LR 3، LR 2، LR 1، UL ASTM A852، UL ASTM A53/ ASTM، API 5L-0552 الشهادات.

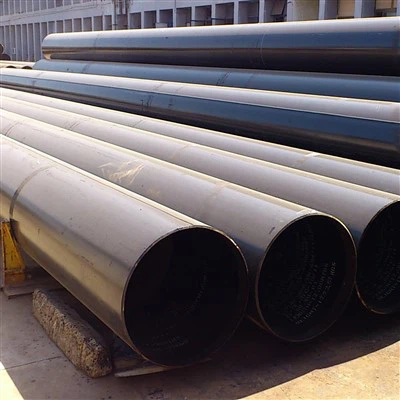

الأنابيب الفولاذية LSAW (اللحام القوسي المغمور طوليًا والمختصرة بـ LSAW) هي مصطلح تعبير احترافي لأنابيب الصلب الملحومة بالقوس المغمور ذات التماس المستقيم. تستخدم أنابيب LSAW على نطاق واسع لنقل النفط والغاز (سواء البرية أو البحرية)، والبتروكيماويات، والتعدين، والفحم الكيميائي مدينة صناعية، هندسة المحيطات، بناء البنية التحتية، الغاز، المياه، إلخ.
ما هو أنبوب LSAW؟
أنبوب اللحام القوسي المغمور طولياً (ويُختصر بـ LSAW). يستخدم لحام القوس المغمور طوليًا (LSAW) لوحة واحدة كمواد خام، ويضغط (لف) اللوحة الفولاذية في أنبوب فارغ في قالب أو آلة تشكيل، ويستخدم لحام القوس المغمور على الوجهين لتوسيع القطر. المنتج النهائي لديه مواصفات كاملة، واللحام لديه صلابة جيدة، ليونة، توحيد وكثافة. لديها مزايا قطر الأنبوب الكبير، جدار الأنبوب السميك، مقاومة الضغط العالي، مقاومة درجات الحرارة المنخفضة، مقاومة التآكل وغيرها من المزايا.
عند بناء خطوط أنابيب النفط والغاز ذات القوة العالية والمتانة والجودة العالية لمسافات طويلة، فإن معظم الأنابيب الفولاذية المطلوبة عبارة عن أنابيب ملحومة بالقوس المغمور ذات قطر كبير وسميكة الجدران. وفقًا لمعايير API، من بين خطوط أنابيب النفط والغاز الكبيرة، تعد الأنابيب الملحومة بالقوس الطولي المغمور هي نوع الأنابيب المحدد الوحيد عند المرور عبر مناطق الفئتين الأولى والثانية مثل المناطق المرتفعة وقاع البحر والمناطق الحضرية المكتظة بالسكان.
- يحتوي الأنبوب الفولاذي على لحامات طولية، ويتم لحام اللحامات الداخلية والخارجية عن طريق اللحام القوسي المغمور.
- بعد معالجة توسيع القطر الميكانيكي الشامل، يكون الضغط الداخلي للأنبوب الفولاذي صغيرًا وموزعًا بالتساوي، مما يمكن أن يمنع بشكل فعال تكسير التآكل الإجهادي، وله دقة أبعاد عالية ويسهل بناء اللحام في الموقع.
- اعتماد اللحام أولاً ثم عملية اللحام، عملية اللحام مستقرة وجودة اللحام عالية.
- من السهل تنفيذ اللحامات من خلال الاختبارات غير المدمرة أثناء الإنتاج والاختبارات غير المدمرة في الموقع أثناء الاستخدام.
- نطاق مواصفات المنتج واسع، ويمكنه إنتاج ليس فقط أنابيب فولاذية ذات قطر صغير وسمك جدار كبير، ولكن أيضًا أنابيب فولاذية ذات قطر كبير وسمك جدار كبير.
LSAW وSSAW هما نوعان مختلفان من الأنابيب الملحومة بالقوس المغمور SAW. والفرق بينهما هو طريقة اللحام. في الأنابيب الملحومة بالقوس المغمور ذات التماس الطولي، يكون اللحام طوليًا، مما يعني أن الفولاذ (الملف المدرفل على الساخن) يتم دحرجته في أنبوب ثم يتم لحام اللحام طوليًا. في النوع SSAW، يتم لحام الملفات الفولاذية حلزونيًا، مثل اللولب، بحيث يأخذ الملف (الشريط) شكل الأنبوب. تستخدم أنابيب SAW بشكل رئيسي لنقل النفط والغاز. من ناحية أخرى، تستخدم الأنابيب غير الملحومة (غير الملحومة) بشكل أساسي في مشاريع التنقيب عن النفط والغاز.
يتم تصنيع أنابيب LSAW ("الملحومة بالقوس المغمور") عن طريق قطع وثني ولحام الألواح الفولاذية (عملية JCOE). النوعان الرئيسيان من أنابيب LSAW هما الطولية (مع لحامات مستقيمة مفردة أو مزدوجة، DSAW) واللولبية (تسمى أنابيب HSAW أو SSAW أو SAWL).
تستخدم الأنابيب الفولاذية الحلزونية (أنابيب SSAW) والأنابيب الفولاذية ذات التماس المستقيم حاليًا على نطاق واسع في خطوط أنابيب إمدادات المياه والبناء وغيرها من الصناعات، ولكن هناك اختلافات كبيرة بين الاثنين.
قدرات تحمل الضغط المختلفة
قوة الأنابيب الفولاذية الحلزونية أعلى بشكل عام من قوة الأنابيب الفولاذية ذات التماس المستقيم. عملية الإنتاج الرئيسية هي اللحام بالقوس المغمور. يمكن للأنابيب الفولاذية الحلزونية استخدام قضبان بنفس العرض لإنتاج أنابيب فولاذية بأقطار مختلفة، أو استخدام قضبان فولاذية أضيق لإنتاج أنابيب فولاذية بأقطار أكبر.
مواصفات مختلفة
مواصفات الأنابيب الفولاذية الحلزونية تكون بشكل عام أعلى من 219 مم، وأغلبها ذات قطر كبير. مواصفات الأنابيب الفولاذية ذات التماس المستقيم هي في الغالب أقطار صغيرة، لكن بعض الشركات المصنعة لديها أيضًا العديد من الأقطار الكبيرة.
أسعار مختلفة
تتم تسوية الأنابيب الفولاذية الحلزونية في الغالب من خلال أشرطة القياس، ويتم تسوية أسعار الأنابيب الفولاذية ذات التماس المستقيم في الغالب من خلال الوزن. ومع ذلك، فإن سعر الأنابيب الفولاذية الحلزونية أقل بحوالي 300 يوان/طن من الأنابيب الفولاذية ذات التماس المستقيم.
قوة عالية ومتانة
تكمن إحدى المزايا الرئيسية في قوتها العالية ومتانتها، والتي تعزى إلى عملية اللحام الطولية التي تشكل التماسًا قويًا على طول الأنبوب. هذه الخاصية تجعل أنابيب LSAW مناسبة تمامًا للتطبيقات التي تتطلب مقاومة للضغوط الخارجية والضغوط البيئية. بالإضافة إلى ذلك، تسمح عملية التصنيع بإنتاج الأنابيب بأقطار كبيرة، مما يجعلها مناسبة لنقل كميات كبيرة من السوائل والغازات لمسافات طويلة.
مرونة الحجم
تُعرف أنابيب LSAW أيضًا بدقة أبعادها واتساقها، مما يضمن أداءً موثوقًا ومتسقًا في مختلف البيئات الصناعية. ويتجلى تنوع هذه الأنابيب في قدرتها على التكيف مع مواد الطلاء والتبطين المختلفة، مما يعزز مقاومة التآكل ويطيل عمر الخدمة.
سهولة التركيب
علاوة على ذلك، فإن تكوين التماس المستقيم لأنابيب LSAW يبسط عملية التثبيت، مما يساهم في فعالية التكلفة والكفاءة في مشاريع البناء.
قطاع الطاقة
يكمن أحد التطبيقات الأساسية في نقل السوائل والغازات، حيث تعد قوة ومتانة أنابيب LSAW أمرًا بالغ الأهمية لضمان الحركة الآمنة والفعالة للمواد عبر مسافات طويلة. تُستخدم هذه الأنابيب بشكل شائع في صناعة النفط والغاز، حيث تعمل كمكونات رئيسية في البنية التحتية لنقل النفط الخام والغاز الطبيعي والمواد الهيدروكربونية الأخرى.
صناعة المياه
بالإضافة إلى قطاع الطاقة، تلعب أنابيب LSAW دورًا حيويًا في صناعة المياه، حيث تسهل نقل المياه الصالحة للشرب ومياه الصرف الصحي وأنظمة الري. إن مقاومتها للتآكل وقدرتها على تحمل الضغوط الخارجية تجعلها مناسبة تمامًا للتطبيقات تحت الأرض وتحت الماء.
صناعة البناء والتشييد
تستفيد صناعة البناء والتشييد أيضًا من استخدام أنابيب LSAW، خاصة في المشاريع التي تتضمن الأساسات والدعم الهيكلي وأعمال الأساس. ويمتد تعدد استخدامات هذه الأنابيب إلى مختلف التطبيقات الهندسية، بما في ذلك نقل المواد الكيميائية والمواد الكاشطة، مما يسلط الضوء بشكل أكبر على قدرتها على التكيف عبر سياقات صناعية مختلفة.
كيفية اختيار أنابيب LSAW
قطر الدائرة
عند اختيار أنبوب LSAW لمشروعك، يجب أن يؤخذ في الاعتبار قطر الأنبوب لأنه يحدد العوامل الحيوية مثل معدل التدفق والضغط ومرور السوائل. لضمان الأداء الأمثل لنظام خطوط الأنابيب، يعد اختيار القطر المناسب أمرًا بالغ الأهمية. يعد اختيار السُمك المناسب لجدار الأنبوب أمرًا بالغ الأهمية لضمان قوته ومتانته. لضمان قدرة الأنبوب الخاص بك على تحمل الضغط والإجهاد في مشروعك، من الضروري إجراء هذا الاختيار مع العناية الواجبة.
معايير الإنتاج
إن اختيار أنبوب LSAW (اللحام القوسي المغمور الطولي) يستلزم النظر في عوامل مختلفة بما في ذلك معايير الإنتاج.
على سبيل المثال، يصبح الالتزام بالمعايير الدولية مثل API 5L أو ASTM أمرًا بالغ الأهمية عند اختيار منتج مضمون الجودة يتوافق مع ضمان مواصفات مشروعك.
الامتثال والاعتمادية
يمكن أن يؤثر اختيار أنبوب LSAW للمشروع بشكل كبير على التكاليف ويحدد في النهاية جدوى المشروع. إن اختيار خيار ميسور التكلفة ومناسب لاحتياجاتك المحددة يصبح أكثر أهمية في ظل هذه الظروف. من المهم تقييم الجوانب المهمة مثل سمك الجدار والأقطار والمواد المستخدمة أثناء الإنتاج بالإضافة إلى أي تعديلات ذات صلة حولها قبل الاستقرار على خيار محدد.
عملية تصنيع الأنابيب LSAW
تم شرح عملية تصنيع الأنابيب الفولاذية ذات القطر الكبير LSAW في الخطوات التالية،
مسبار اللوحة
يتم استخدام هذا لتصنيع وصلات LSAW ذات القطر الكبير مباشرة بعد دخولها إلى خط الإنتاج وهو الاختبار الأولي بالموجات فوق الصوتية للوحة الكاملة.
طحن
الآلة المستخدمة في الطحن تقوم بهذه العملية من خلال لوحة طحن ذات حدين لتلبية متطلبات عرض اللوحة والجوانب الموازية للشكل والدرجة.
الجانب المنحني مسبقًا
يتم تحقيق هذا الجانب باستخدام آلة الثني المسبق على حافة لوحة الثني المسبق. تحتاج حافة اللوحة إلى تلبية متطلبات الانحناء.
تشكيل
بعد خطوة ما قبل الثني، في النصف الأول من آلة تشكيل JCO، بعد ختم الفولاذ، يتم ضغطه على شكل "J" بينما يتم ثنيه وضغطه على النصف الآخر من نفس اللوحة الفولاذية إلى شكل "C". "، ثم تشكل الفتحة النهائية شكل "O".
ما قبل اللحام
هذا لجعل الأنابيب الفولاذية الملحومة التماسًا مستقيمًا بعد تشكيلها ومن ثم استخدام خط لحام الغاز (MAG) للحام المستمر.
داخل اللحام
يتم ذلك عن طريق اللحام القوسي المغمور متعدد الأسلاك (حوالي أربعة أسلاك) على الجزء الداخلي من الأنابيب الفولاذية الملحومة ذات التماس المستقيم.
اللحام الخارجي
اللحام الخارجي هو اللحام القوسي المغمور متعدد الأسلاك على الجزء الخارجي من لحام الأنابيب الفولاذية LSAW.
اختبار بالموجات فوق الصوتية
يتم لحام الأنابيب الفولاذية الملحومة من الخارج والداخل من التماس المستقيم وجانبي المادة الأساسية بفحص 100٪.
التفتيش بالأشعة السينية
يتم إجراء فحص التلفزيون الصناعي بالأشعة السينية من الداخل والخارج باستخدام نظام معالجة الصور للتأكد من وجود حساسية الكشف.
توسع
هذا من أجل إنجاز لحام القوس المغمور وقطر فتحة طول الأنبوب الفولاذي ذو التماس المستقيم وذلك لتحسين دقة حجم الأنبوب الفولاذي وتحسين توزيع الضغط في الأنبوب الفولاذي.
اختبار هيدروليكي
يتم تنفيذ ذلك على آلة الاختبار الهيدروليكي للصلب بعد اختبار الجذر الثانوي لضمان أن الأنابيب الفولاذية تلبي المتطلبات القياسية مع أن الآلة تتمتع بقدرات التسجيل والتخزين التلقائية.
تسوية الحافة
يتضمن ذلك الفحص الذي يتم إجراؤه على الأنابيب الفولاذية في نهاية العملية بأكملها.
مصنعنا
لدينا إنتاج مصنع كامل والإشراف على الجودة والتسليم.
شهادة لدينا
في الوقت الحاضر، حصلت الشركة على شهادة تقييم ISO9001 وISO14001 وISO45001 لتكامل نظام إدارة التصنيع والتصنيع، وشهادات أفضل 500 شركة صناعية خاصة في الصين.
دليل الأسئلة الشائعة النهائي لأنابيب الصلب لمكافحة الحرائق
س: ما هو أنبوب LSAW؟
س: ما هي مزايا استخدام أنابيب LSAW؟
س: ما هو استخدام أنابيب LSAW؟
س: ما هي الأنواع المختلفة لأنابيب LSAW؟
س: ما هو وزن أنابيب LSAW؟
س: كيف يتم اختبار أنابيب LSAW لضمان الجودة؟
س: ما هي حدود أنابيب LSAW؟
س: كيف يتم نقل أنابيب LSAW؟
س: ما هو العمر الافتراضي لأنابيب LSAW؟
س: هل يمكن استخدام أنابيب LSAW تحت الأرض؟
س: هل تتطلب أنابيب LSAW أي معالجة خاصة أثناء التثبيت؟
س: هل يمكن إعادة تدوير أنابيب LSAW؟
س: هل يمكن تخصيص أنابيب LSAW لتناسب متطلبات محددة؟
س: ما هي فوائد استخدام أنابيب LSAW في صناعة النفط والغاز؟
س: كيف يتم تصنيع أنابيب LSAW؟
س: هل يمكن استخدام أنابيب LSAW في صناعة البناء والتشييد؟
س: ما هي مزايا استخدام أنابيب LSAW في صناعة البناء والتشييد؟
س: ما هو الفرق بين أنابيب LSAW وSSAW؟
س: ما هي الاستخدامات الشائعة لأنابيب LSAW؟
س: ما هو قطر الأنابيب الفولاذية LSAW؟
